| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Wanshida |
| إصدار الشهادات: | ISO9001,CE |
| رقم الموديل: | Q43L-5000B |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | يستحق البحر |
| وقت التسليم: | 45 يوما |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 10 مجموعات / شهر |
| نموذج: | Q43L-5000B | افتتاح القص: | 500-720 ملم |
|---|---|---|---|
| تردد القص: | 3-4 دورات/دقيقة، نظريًا | إجمالي قوة القص: | 500 طن |
| وضع التحكم: | التحكم الآلي | غرفة الشحن: | 6,000 × 1,350 × 750 ملم |
| عرض شفرة: | 1400 ملم | إجمالي المحرك: | 80 كيلو واط |
| إبراز: | مقص الهيدروليكي,القطع المتقدمة,مقص البوابة الثقيلة |
||

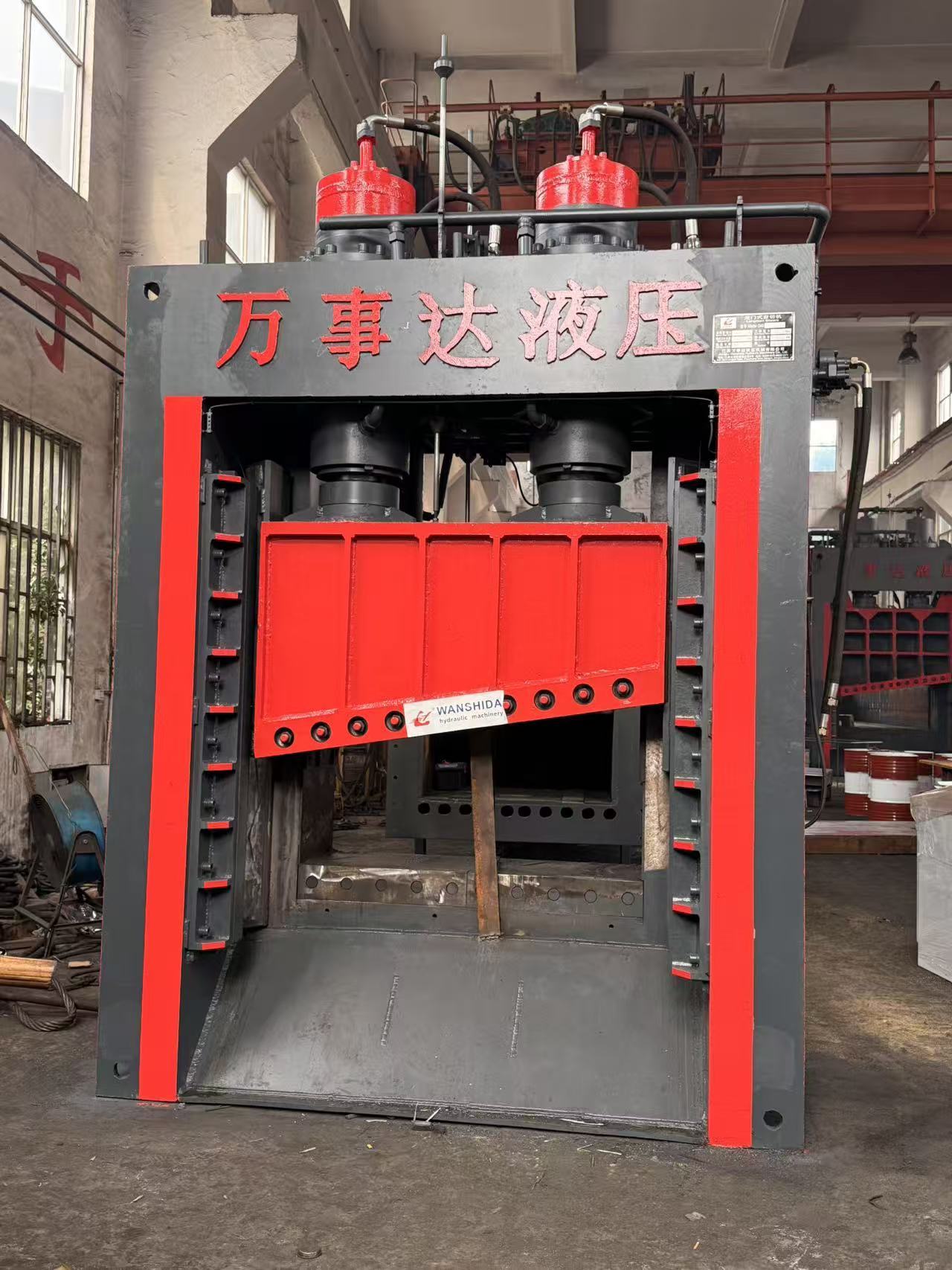

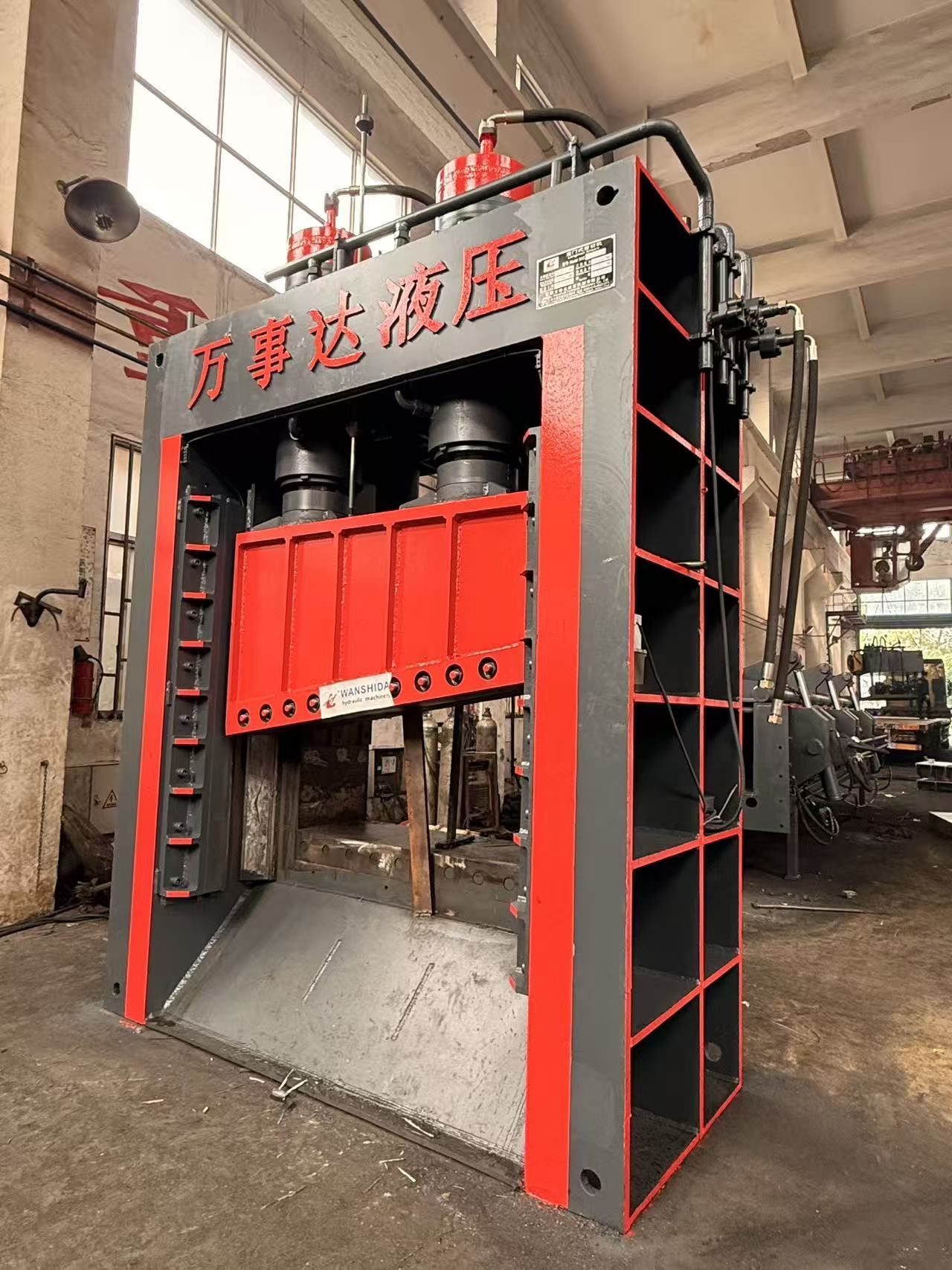

مقص البوابة الذي يعمل بالديزل Q43L-5000B هو آلة ثقيلة لمعالجة الخردة المعدنية مصممة لقطع المعادن الطويلة والضخمة وغير المنتظمة إلى قطع مدمجة جاهزة للأفران. بقوة قص إجمالية تبلغ 500 طن، وشفرة بعرض 1400 مم، وغرفة شحن كبيرة بحجم 6000 × 1350 × 750 مم، فهي مناسبة لمواقع الخردة ذات الحجم الكبير، ومصانع الصلب، ومراكز إعادة التدوير، وعمليات التفكيك.
على عكس مقصات الخردة الثابتة التي تعتمد كليًا على مصدر كهرباء خارجي، فإن Q43L-5000B يعمل بمحرك ديزل بقوة 80 كيلو واط. يجعل نظام الطاقة المستقل هذا الآلة عملية بشكل خاص لمواقع إعادة التدوير النائية، وساحات المعالجة المؤقتة، والموانئ، والمواقع التي يكون فيها إمداد الكهرباء محدودًا أو غير مستقر.
ينسق نظام التحكم الأوتوماتيكي تغذية المواد وضغطها وقصها. تساعد سرعة الدفع القابلة للتعديل المشغلين على التعامل مع أنواع مختلفة من الخردة بكفاءة مع الحفاظ على إيقاع إنتاج مستقر.
تعتبر مقاطع الصلب الطويلة والأنابيب والألواح وخردة الهياكل صعبة النقل والتخزين والتغذية مباشرة في فرن الصهر. يمكن أن يؤدي معالجة هذه المواد بمعدات القطع اليدوية إلى ارتفاع تكاليف العمالة، وعدم اتساق أحجام القطع، وانخفاض سلامة مكان العمل.
قد يواجه مستعيدو الخردة أيضًا العديد من التحديات التشغيلية:

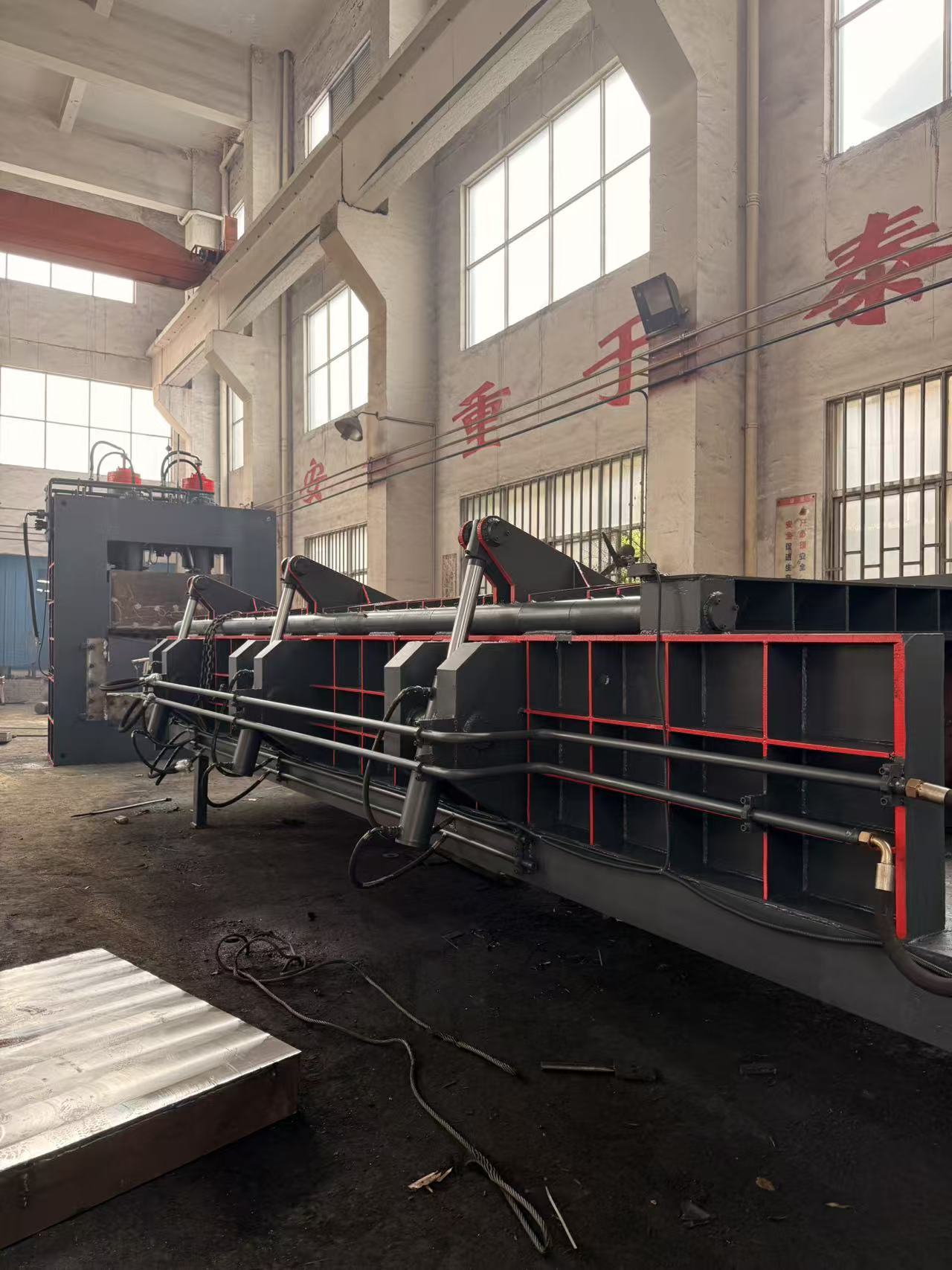

يجمع Q43L-5000B بين التغذية الهيدروليكية وضغط المواد والقص القوي في نظام متكامل واحد. يتم تحميل الخردة في غرفة الشحن الطويلة ودفعها نحو منطقة القطع بواسطة أسطوانة دفع هيدروليكية. تقوم أسطوانتان ضغط بتثبيت وضغط المادة لمنع الحركة قبل أن تكمل أسطوانتا القص شوط القطع.
تسمح قوة القص البالغة 500 طن للآلة بمعالجة خردة الصلب الكربوني الشائعة مثل القضبان المستديرة والقضبان المربعة وألواح الصلب والأنابيب والمقاطع الهيكلية الخفيفة. يقلل تصميم الديزل من الاعتماد على البنية التحتية الكهربائية للمصنع، بينما يساعد التحكم التلقائي على تحسين الإنتاجية واتساق التشغيل.
تشمل المزايا الرئيسية:
| البند | المواصفات |
|---|---|
| الموديل | Q43L-5000B |
| قوة القص الإجمالية | 500 طن |
| غرفة الشحن | 6000 × 1350 × 750 مم |
| عرض الشفرة | 1400 مم |
| فتحة القص | 500-720 مم |
| تردد القص | 3-4 دورات/دقيقة، نظري |
| أقصى قضيب دائري | قطر 100 مم فولاذ عادي |
| أقصى قضيب مربع | 90 × 90 مم فولاذ عادي |
| أقصى لوح فولاذي Q235 | 45 × 1200 مم |
| وضع التحكم | تحكم تلقائي |
| محرك ديزل | 80 كيلو واط |
| سعة خزان الزيت | لا تقل عن 2400 لتر |
| الأبعاد الكلية | حوالي 14400 × 2650 × 3750 مم |
قد تختلف سعة القطع اعتمادًا على درجة المادة وشكلها وترتيب التغذية وظروف التشغيل الفعلية.
يمكن استخدام مقص البوابة الهيدروليكي Q43L-5000B من أجل:
يتم تحميل الخردة في غرفة الشحن بواسطة رافعة أو مناول مواد. يقوم دافع هيدروليكي بتحريك الخردة نحو رأس القص بسرعة قابلة للتعديل. ثم تقوم أسطوانات الضغط بتثبيت وضغط المادة لمنع الحركة أثناء القطع.
بمجرد وصول المادة إلى موضع القطع المحدد مسبقًا، تقوم أسطوانات القص بدفع الشفرة لأسفل. يتم تفريغ الخردة المعالجة في قطع أقصر وأكثر قابلية للإدارة. تتكرر الدورة التلقائية بعد ذلك، مما يقلل من العمل اليدوي المتكرر ويساعد في الحفاظ على إنتاج مستقر.
عند اختيار مقص بوابة للخردة، يجب على المشترين مراعاة نوع المادة وسمكها وطولها وصلابتها بدلاً من التركيز فقط على قوة القص الاسمية.
يوصى بـ Q43L-5000B عندما:
بالنسبة للفولاذ السبائكي الصلب بشكل غير عادي أو المواد الصلبة كبيرة الحجم، يجب تقديم عينات أو أبعاد مفصلة للمواد قبل تأكيد التكوين.
تم تصميمه لخردة الصلب الكربوني العادي، بما في ذلك الأنابيب والقضبان المستديرة والقضبان المربعة والألواح والمقاطع والفولاذ الهيكلي الخفيف. يتطلب الفولاذ السبائكي والمواد عالية القوة تأكيدًا فنيًا منفصلاً.
يعتمد الإنتاج الفعلي على كثافة الخردة وحجم المادة وكفاءة تحميل المشغل وطول القطع المطلوب وصلابة المادة. تردد القص النظري للآلة هو 3-4 دورات في الدقيقة.
يعمل النظام الهيدروليكي الرئيسي بواسطة محرك ديزل بقوة 80 كيلو واط. يوفر نظام بطارية 24 فولت دعمًا لنظام التحكم الكهربائي للآلة.
نعم. يمكن تعديل أبعاد الغرفة وترتيب التغذية ووظائف التحكم والحماية والسلامة والتفاصيل الأخرى وفقًا لمتطلبات المادة والتشغيل الخاصة بالمشتري.
نعم. يمكن توفير إرشادات التركيب ودعم التشغيل ودلائل التشغيل وتدريب المشغلين وفقًا لموقع المشروع ومتطلبات الخدمة.
